【保险盒】斯柯达昕锐保险盒取电安装示意

沐紫青枫 2019-03-28 08:32:08

斯柯达

一、工具准备

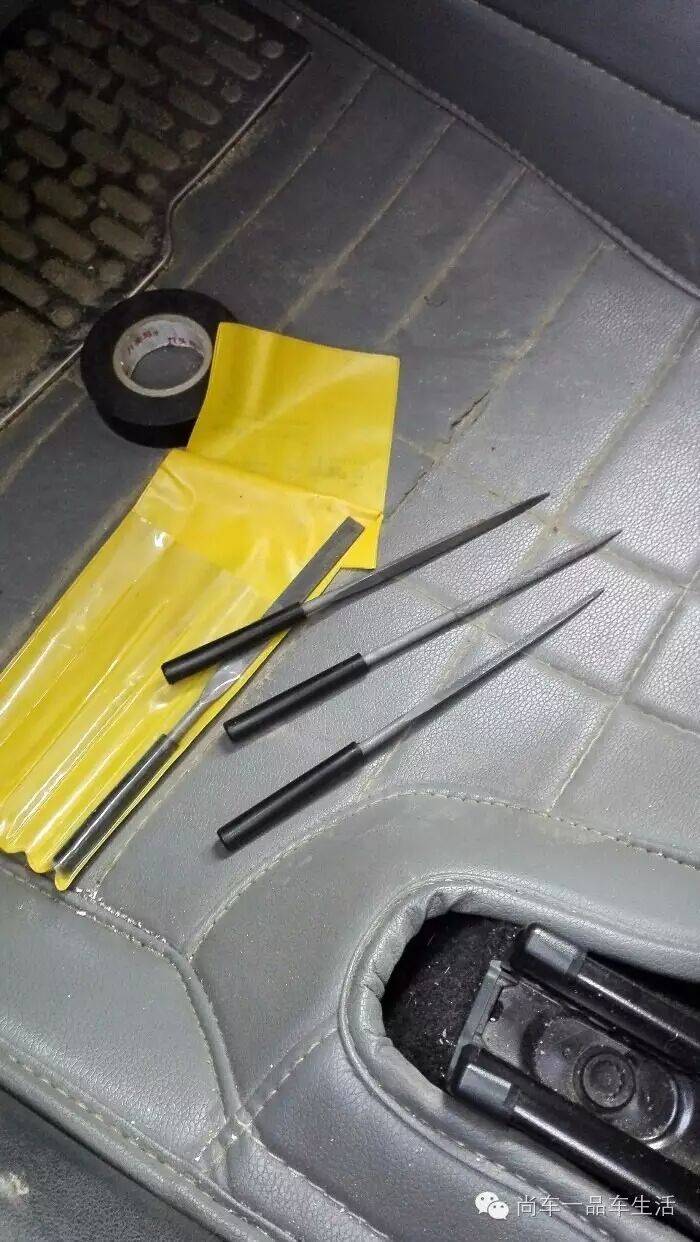

准备工具,如下:小锉刀(大概20CM长),电工胶布,尖嘴钳


二、拆保险盒、取电示意

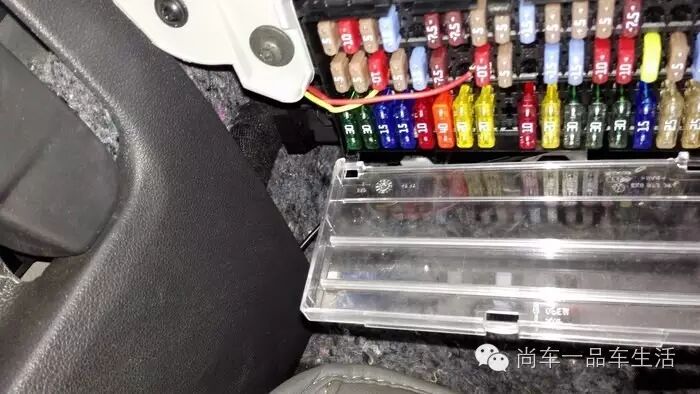

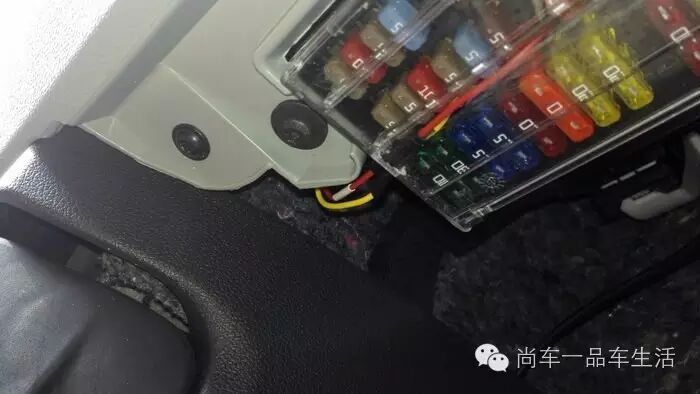

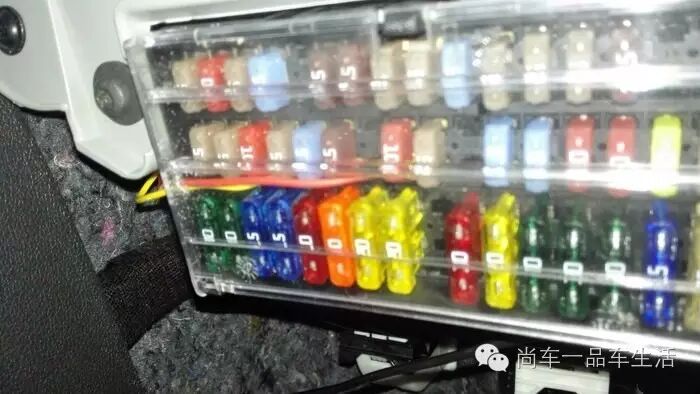

     盖子打开状态和关闭状态,合上盖子后线拉不动,被卡住,并随车身振动,长期这样有被磨破皮短路的风险,所以改造,照片不明显,车友可以找截线自己实验下

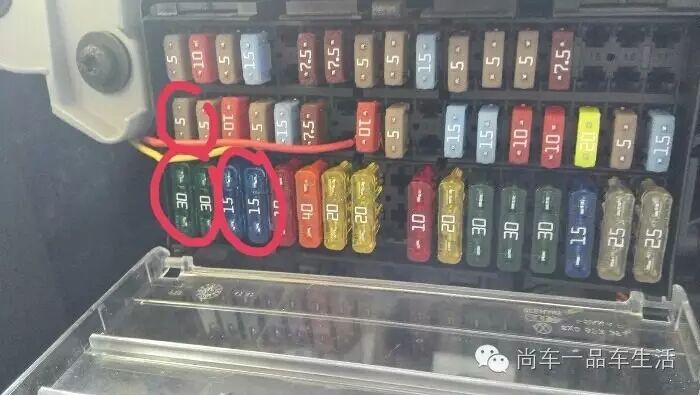

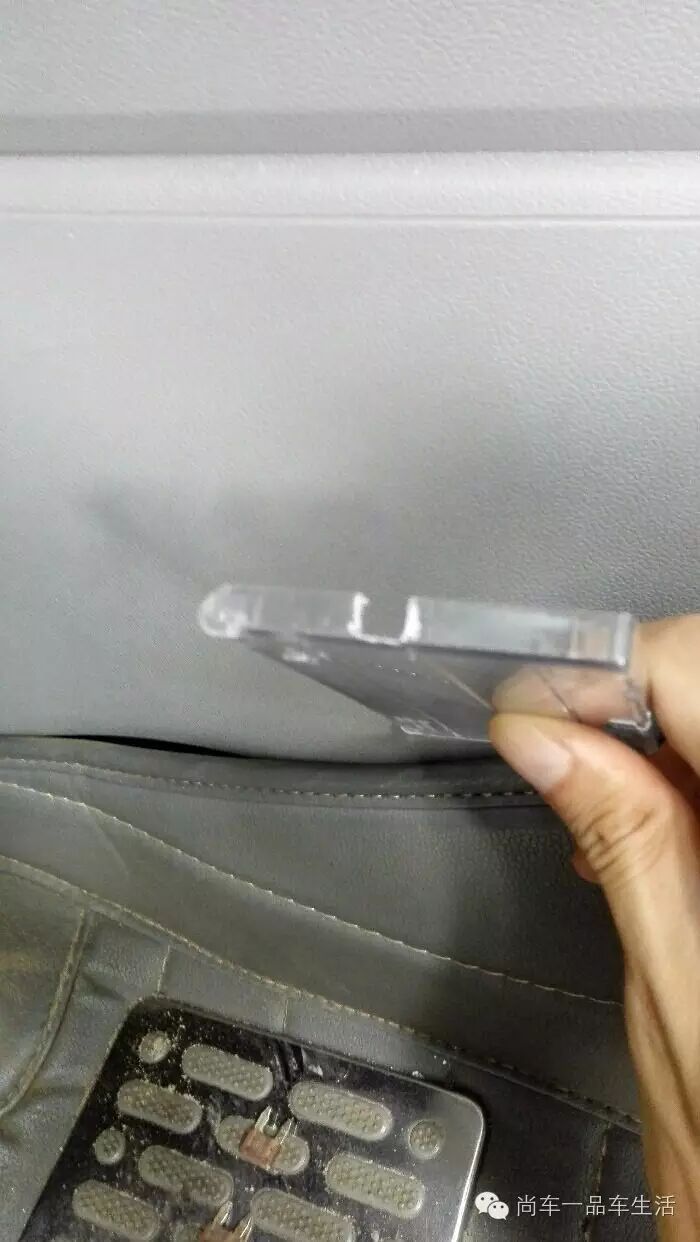

   先取下塑料盖板,两端底部是卡口,稍微用点力就出来了,然后对比需要开口的位置,圈中是我对比后,合适的位置,线往保险丝中间过,中间缝隙充足 。

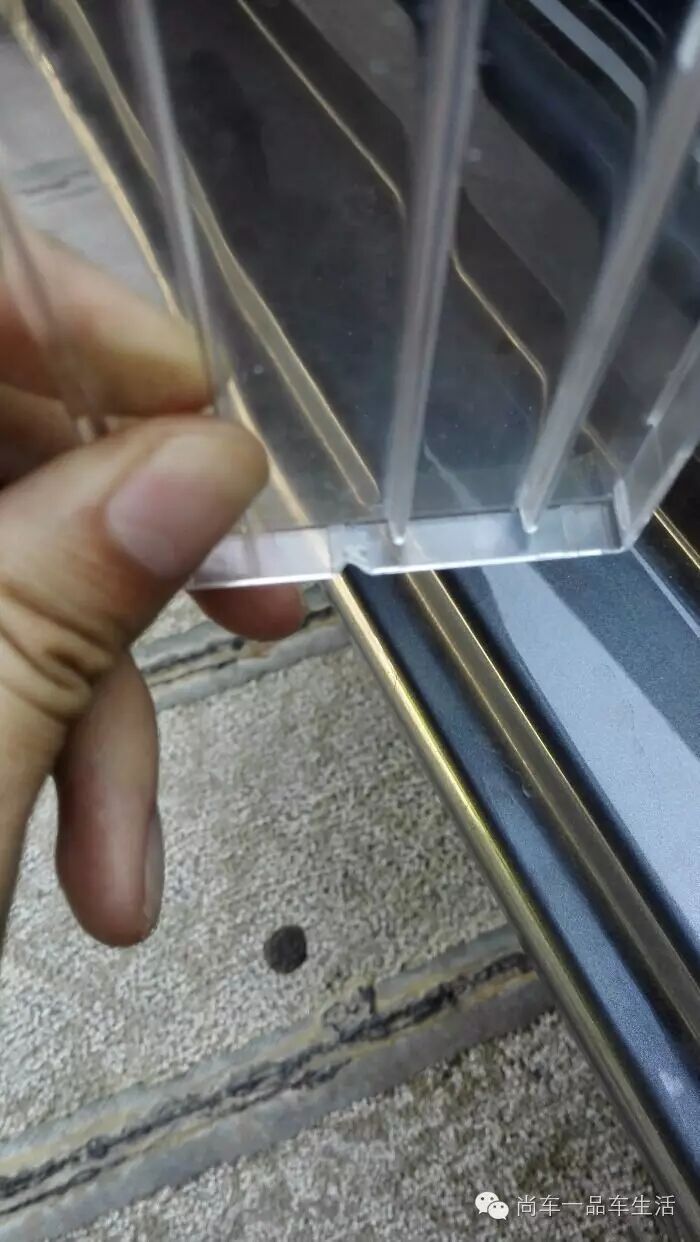

  拆下盖板,然后用锉刀锉,不确定位置可以先锉个小口,然后比对


   难度最大的就是锉保险插座上的口,因位置原因,这里空间狭小,很难错,所以我用尖嘴钳拔出了圈中6个保险,拔之前记得照相,以便插回去忘记位置


由于这个位置很费力,一边锉还要按住,所以就没照相,只是让车友知道这个位置

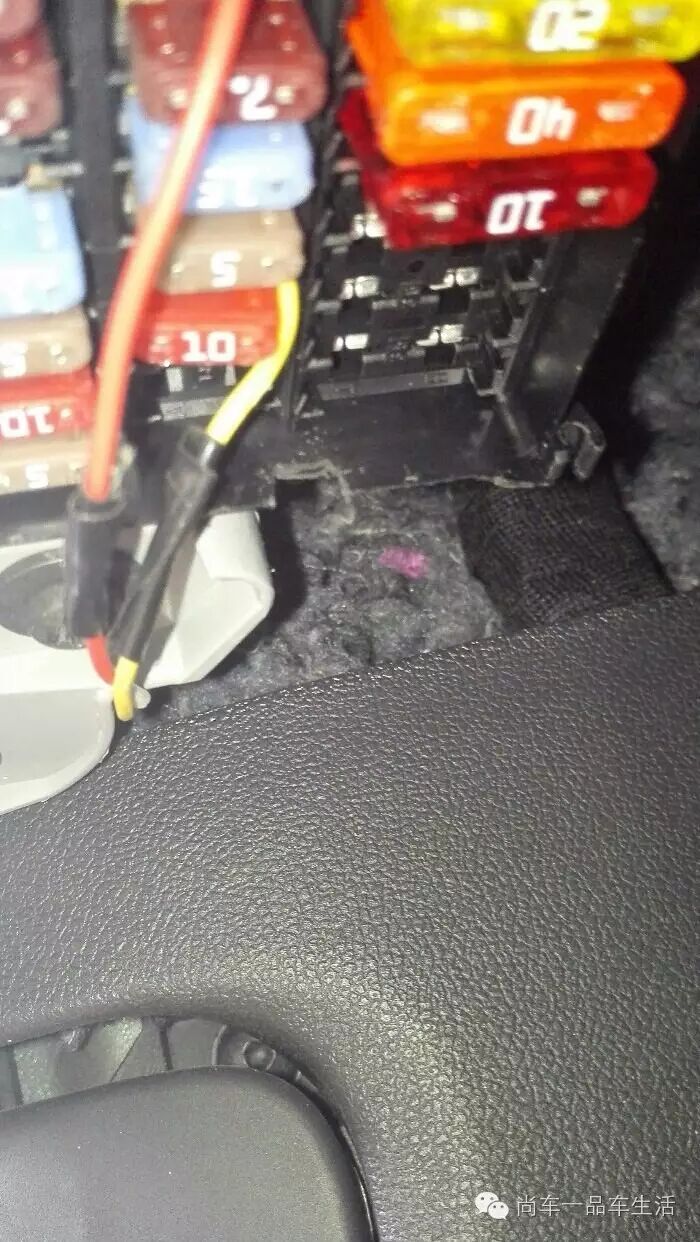

    用电工胶布把两根线分别绕一圈,算是加层保护,防止线长期和盖板边沿摩擦破线后短路,线右边就是已经锉好了排线口

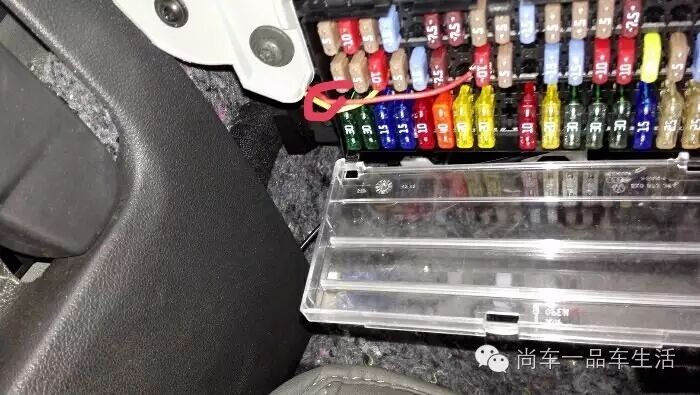

     然后合上盖板,看排线口是否合适,如果不合适就在继续锉,这个就是最后的竣工图,提醒大家,合上盖子整理好线后,记得拉线看看是否松动,松的话证明开口足够大,线与盖板之间还有活动空间,这样方便下次排线,也减少线与盖板之间的摩擦


多数记录仪是两线(红色,黑色),我的是3线的,所以接了两个火线(红色接ACC,黄色接常电),所以车友不用纠结这个线数的问题,以上是针对13款昕锐保险盒取电后线被卡住的问题解决,如果车友嫌麻烦,也可以网上买专门改记录仪线接保险丝那种接头,只是要放弃这个盖板,接上保险盒后盖板关不上,之前也纠结过,但为了安全,还是选择了这种相对安全,但真心麻烦的方法,多数车保险盒在仪表盘侧面,昕锐(13款)就TM在仪表盘的左下角,增加了操作难度。
