电气人看图纸必备神器:电气符号大全

  • 发布时间:2021-08-24 08:42:44

点击上方↑『电老虎dianlaohu』关注国内专业的电气产品销售与服务平台!电气人必关注的微信平台:技术分享、学习交流、业务合作


电气符号对于电气设计人员的绘图与现场技术人员、维修人员的识读都有着重要的意义,作为一名电气工作者,你是否对以下电气符号做到了全面了解呢?电老虎网很高兴和大家分享一下~

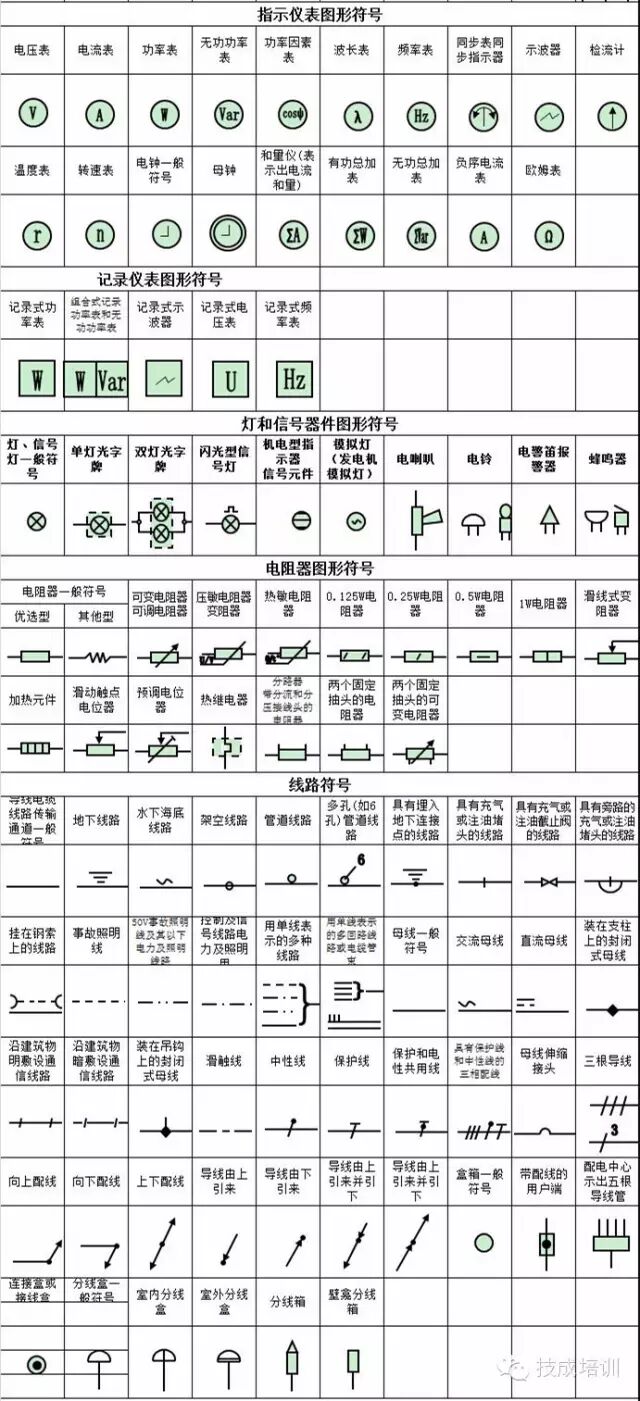

【点击查看大图】

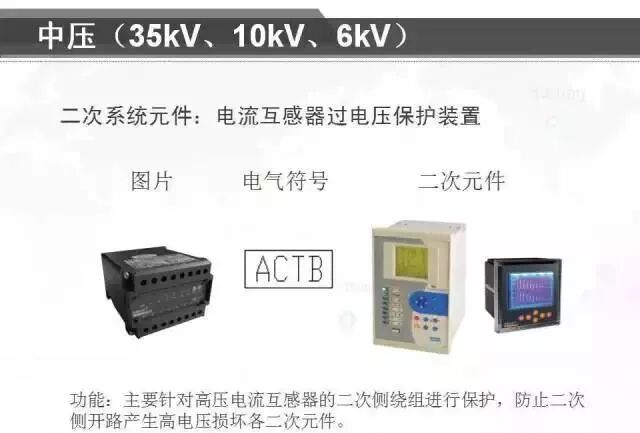

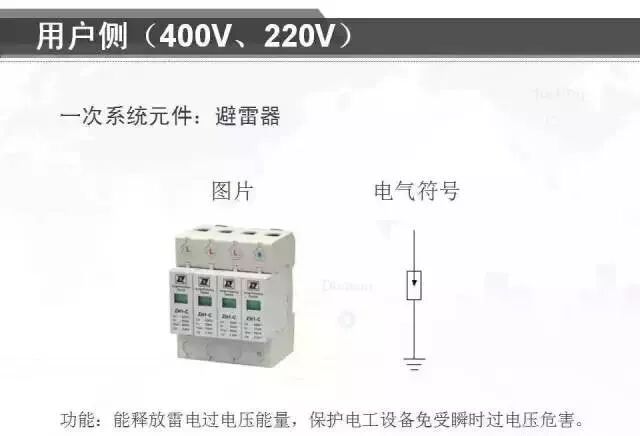

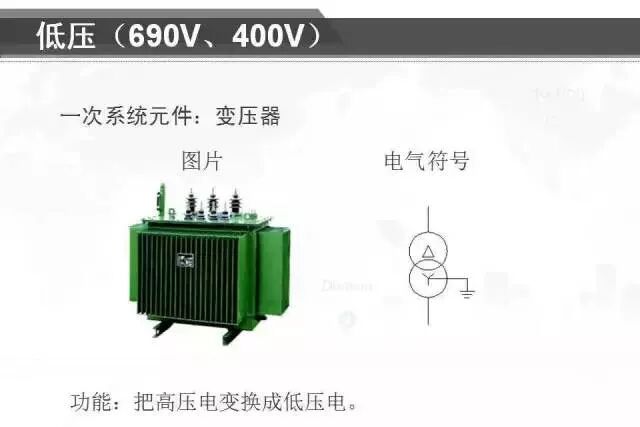

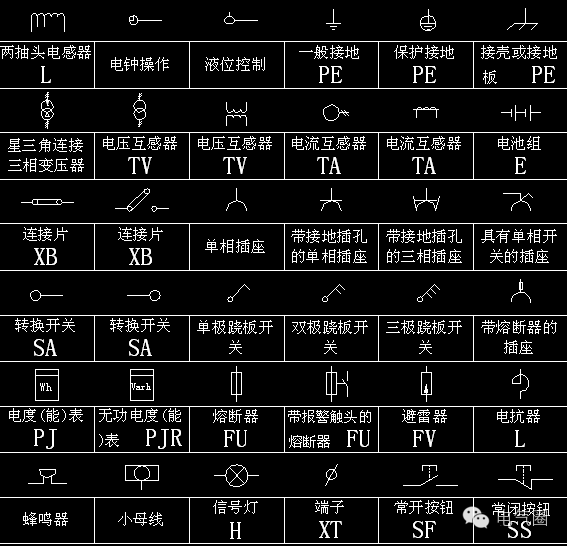

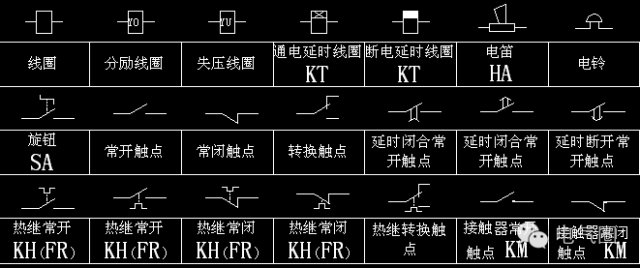

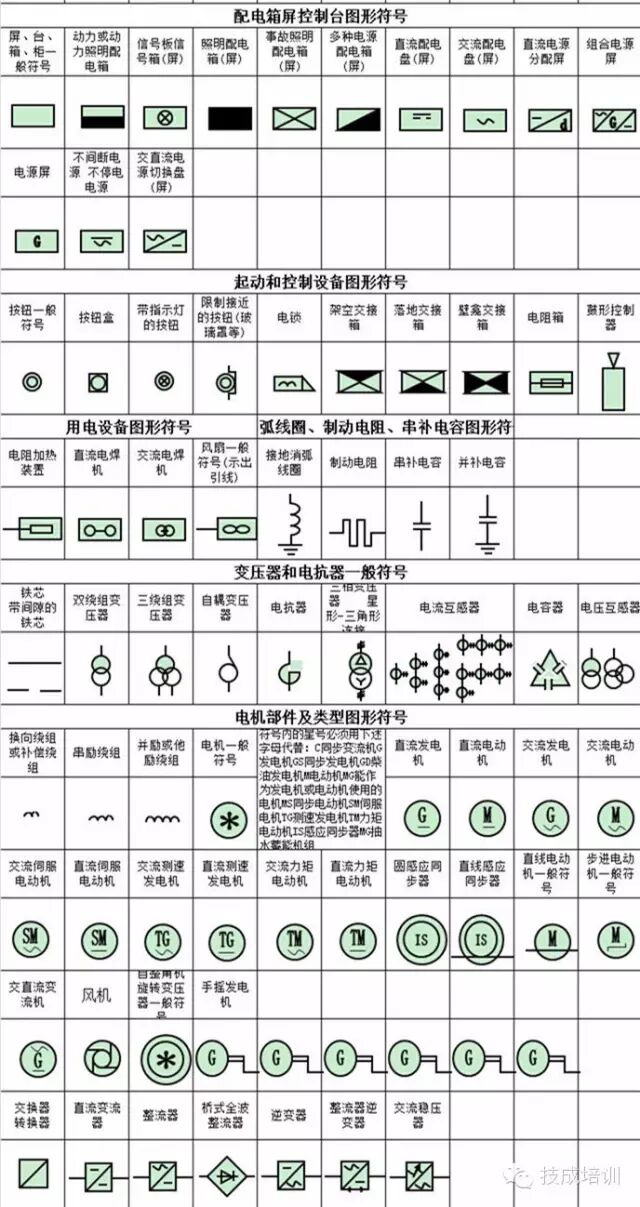

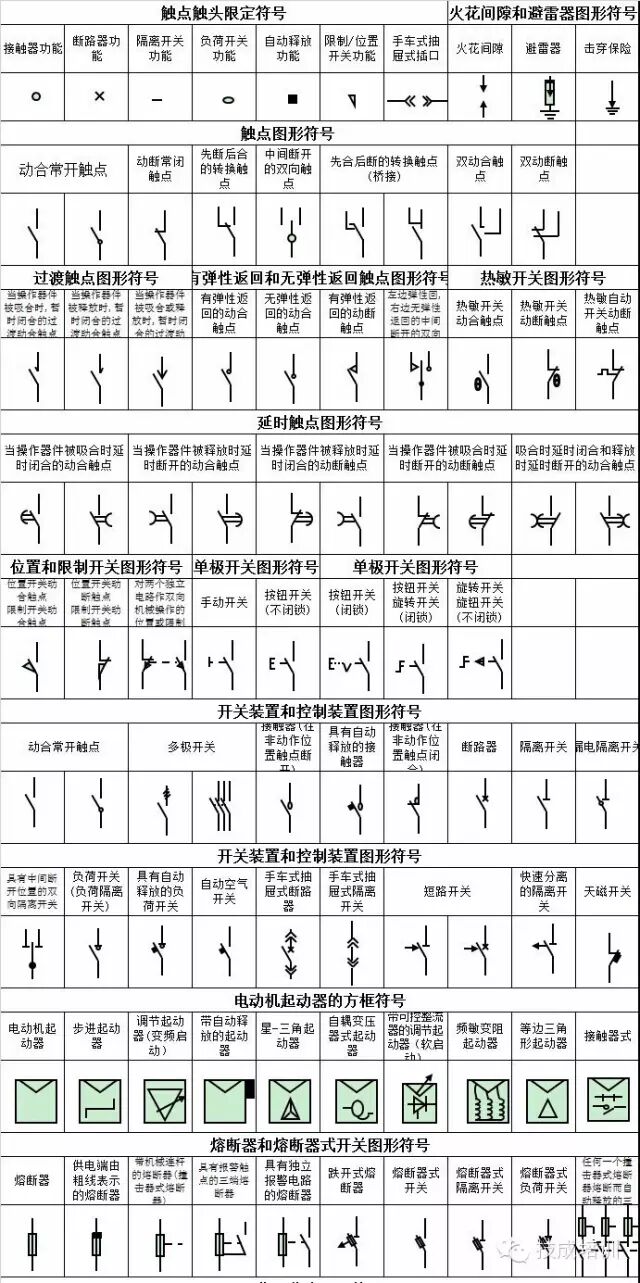

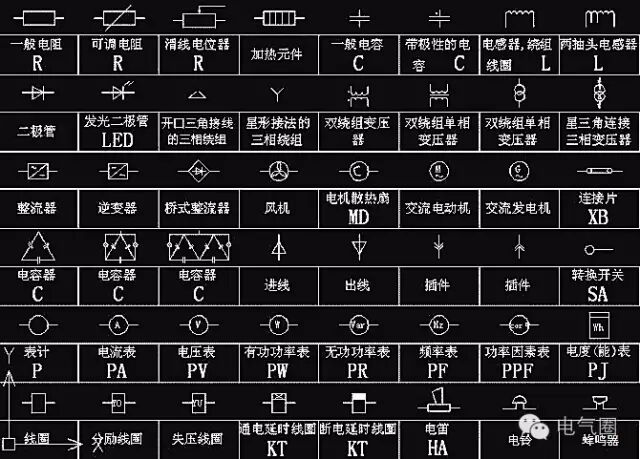

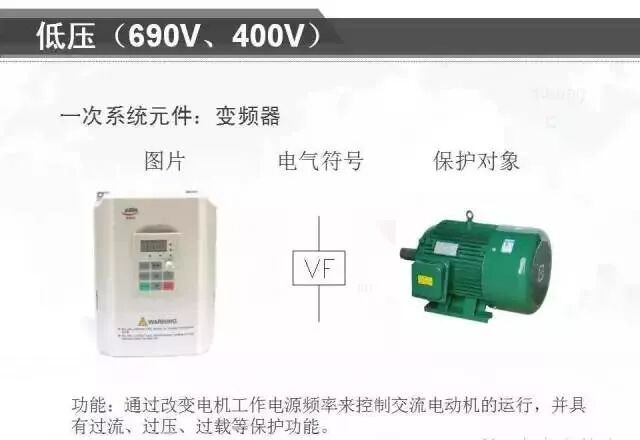

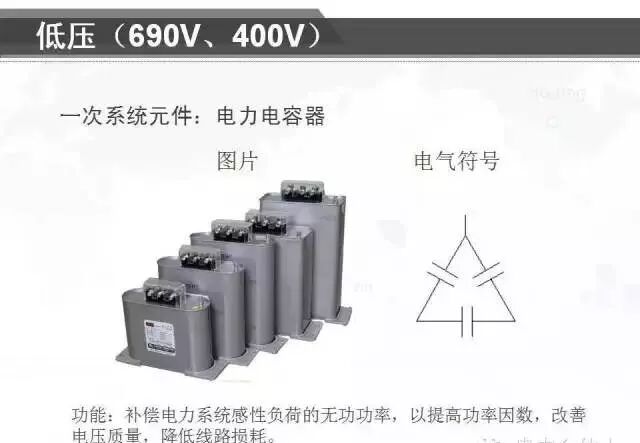

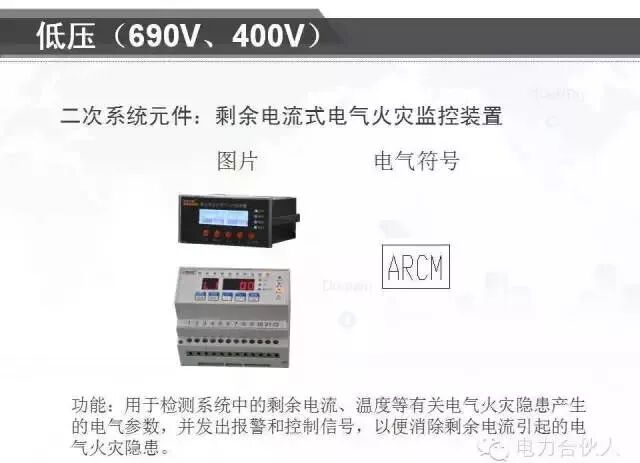

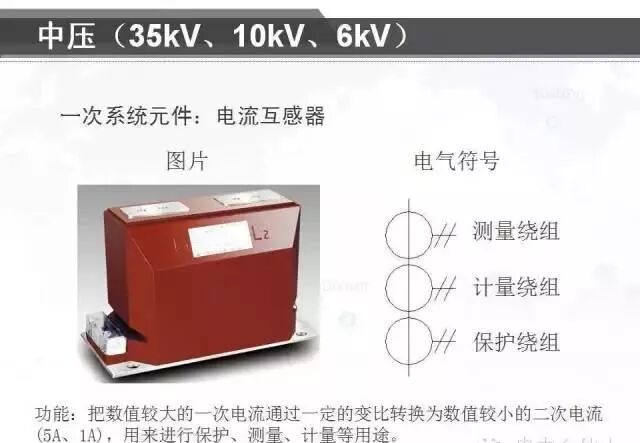

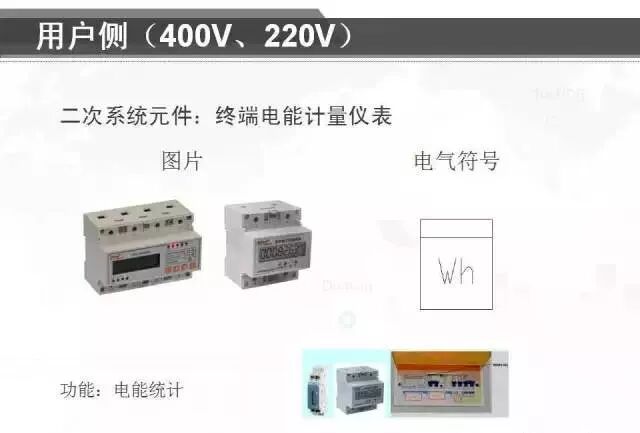

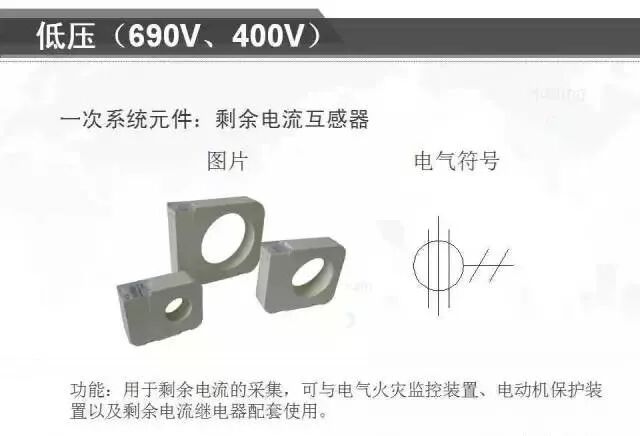

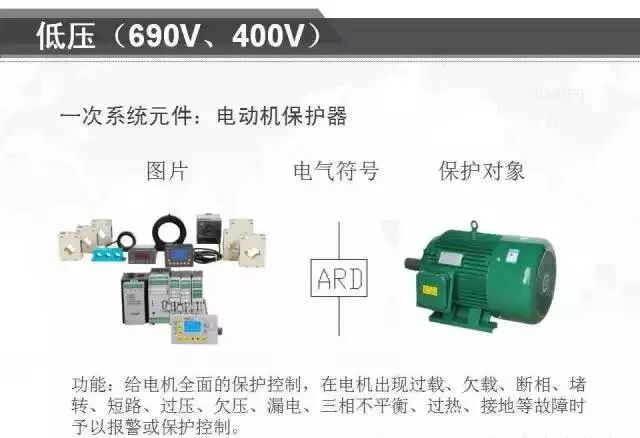

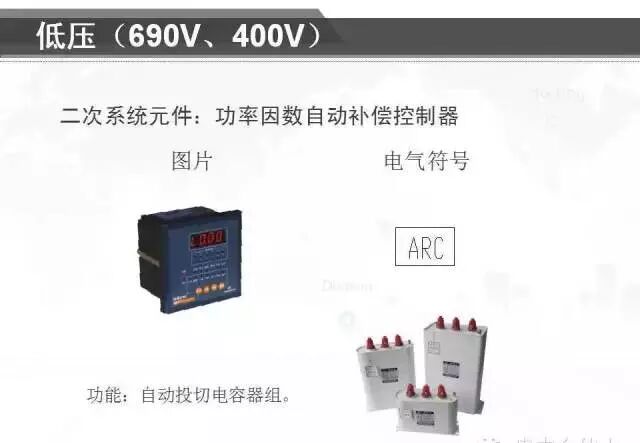

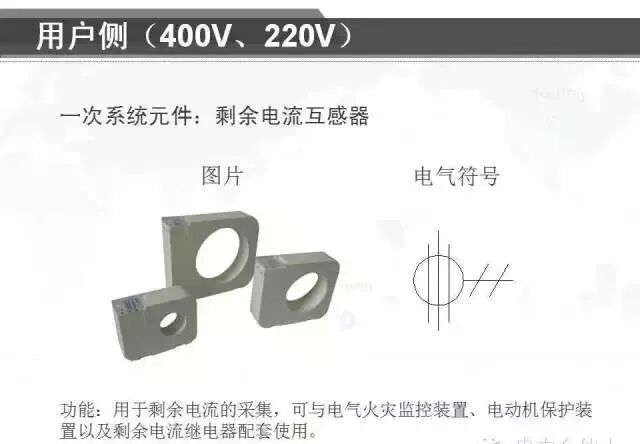

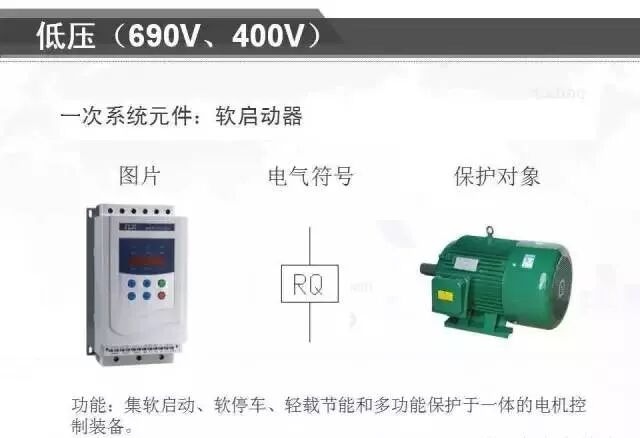

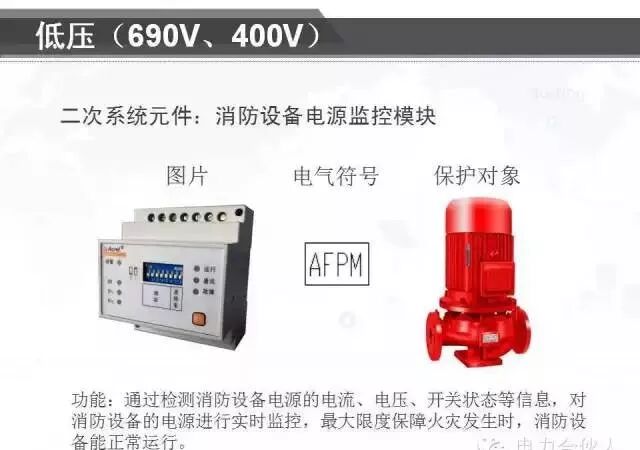

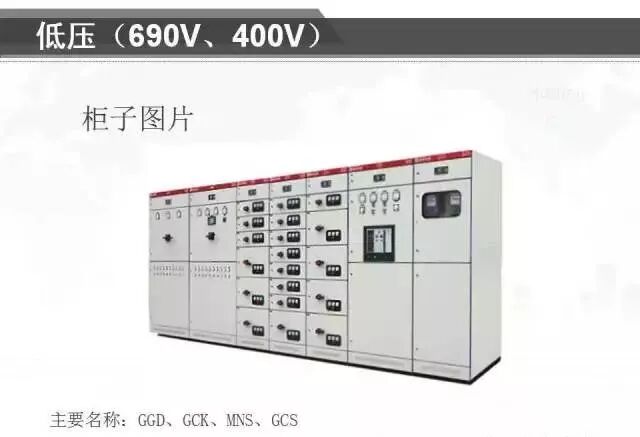

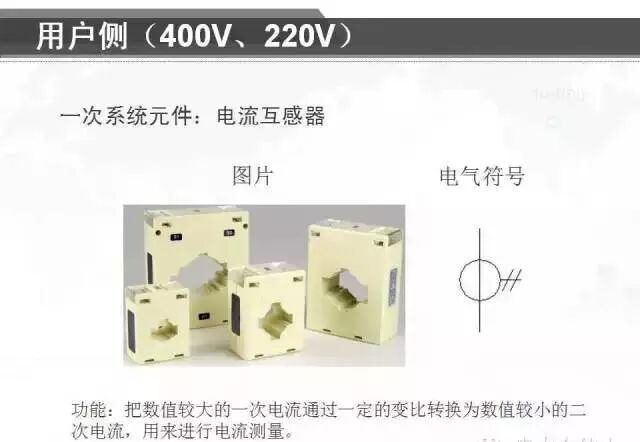

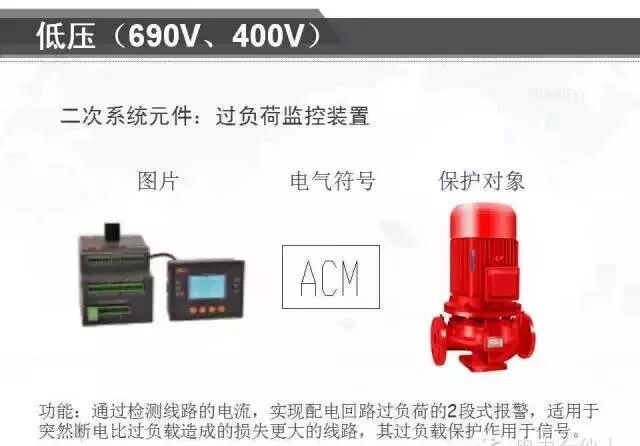

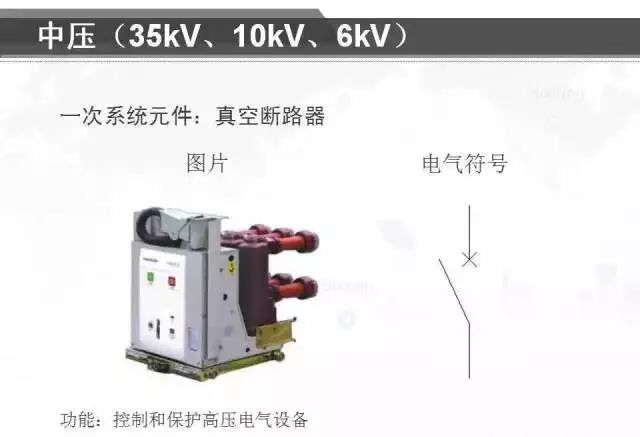

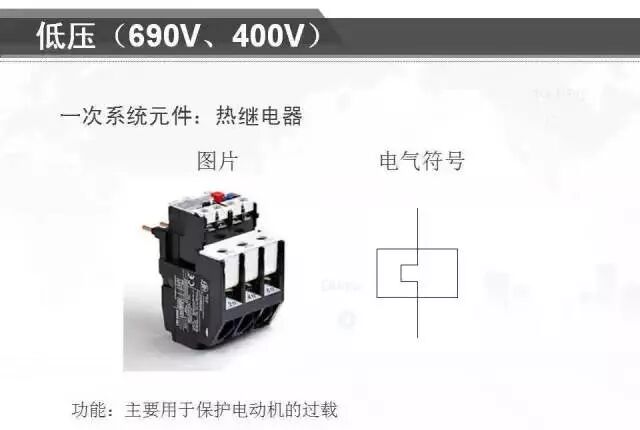

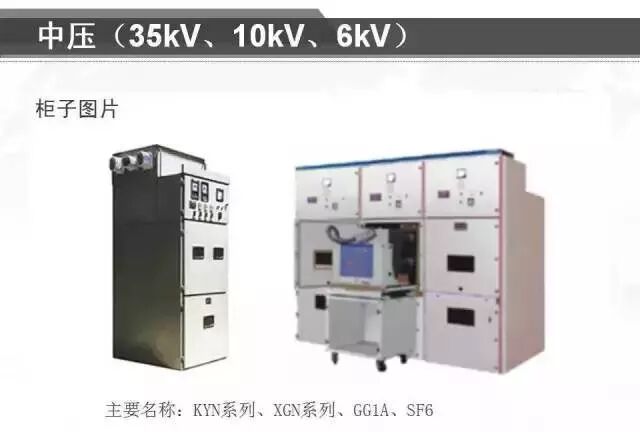

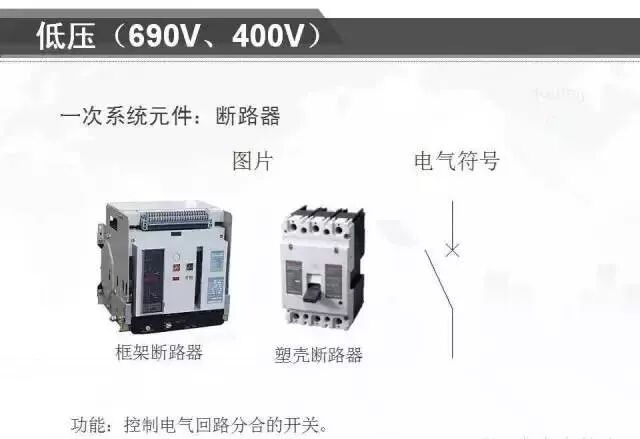

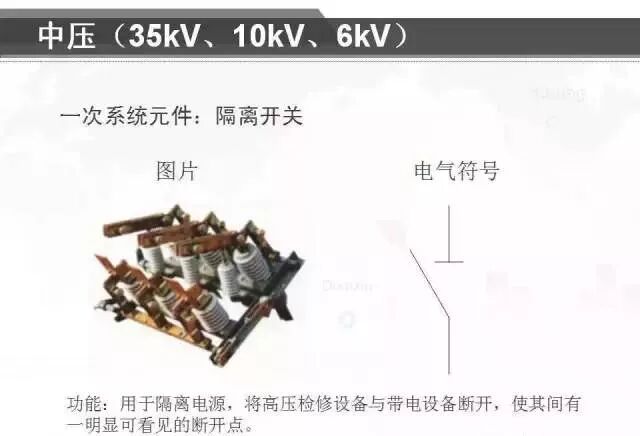

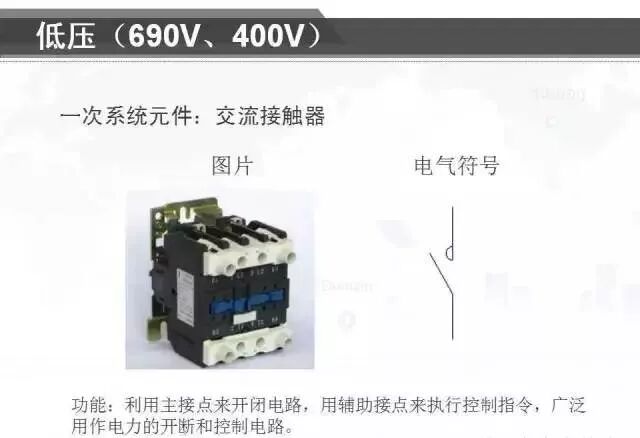

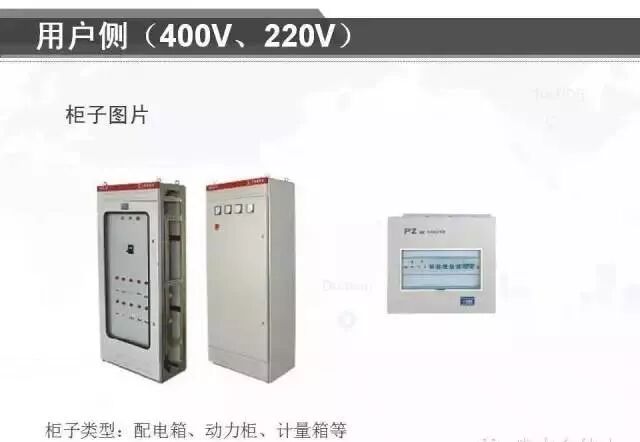

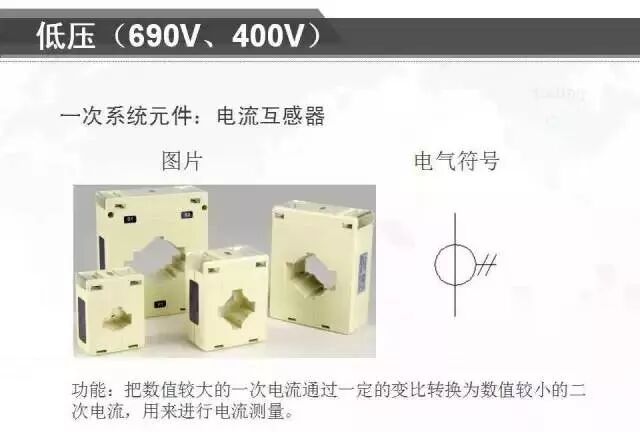

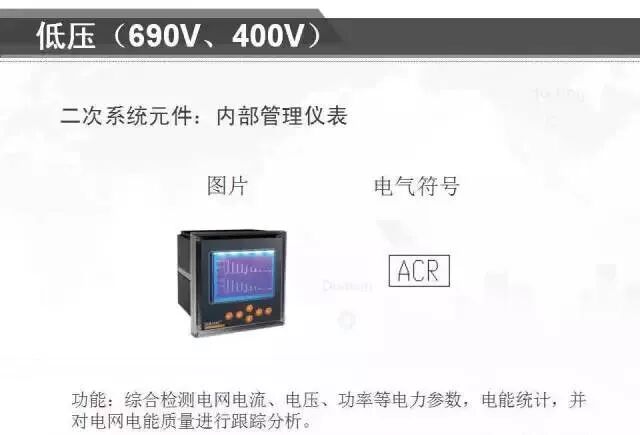

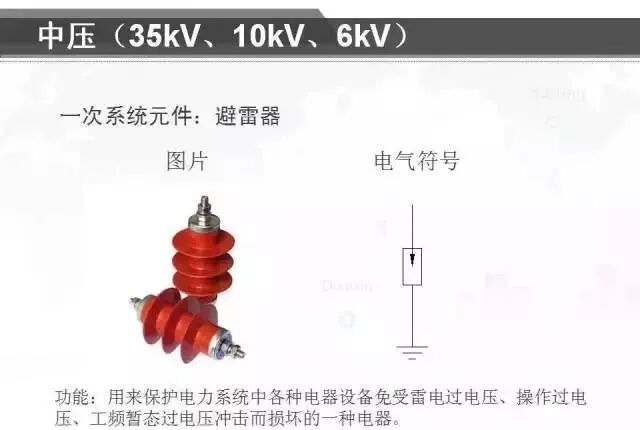

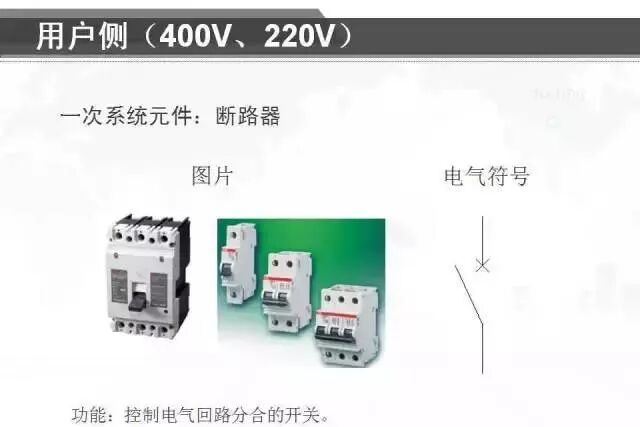

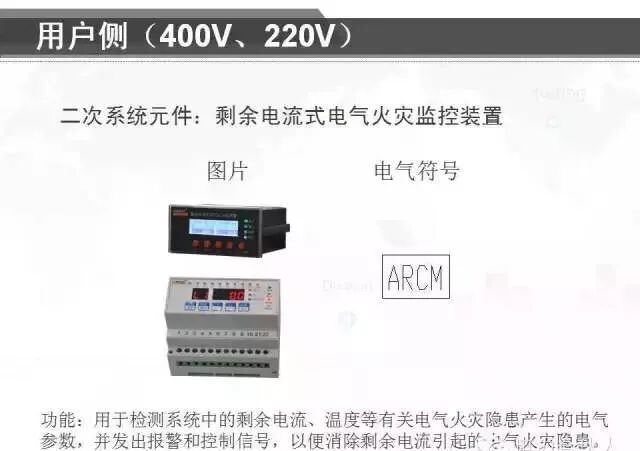

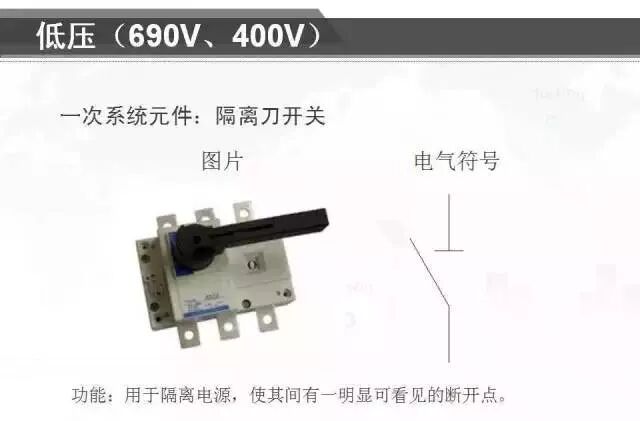

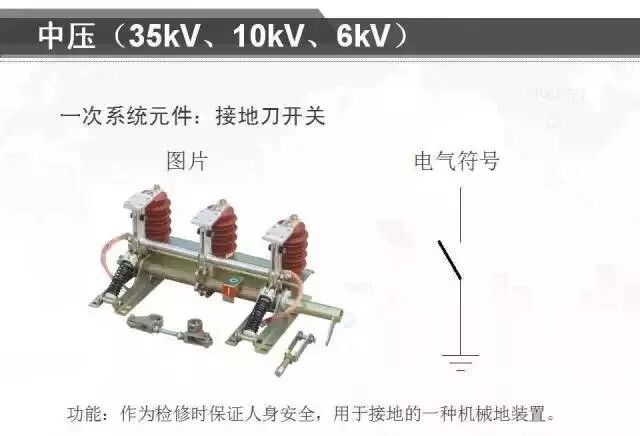

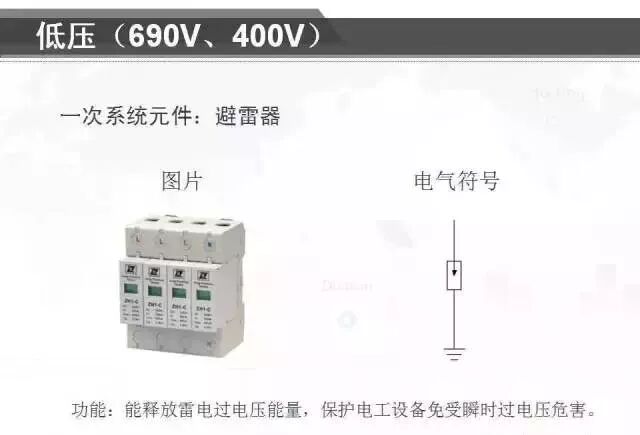

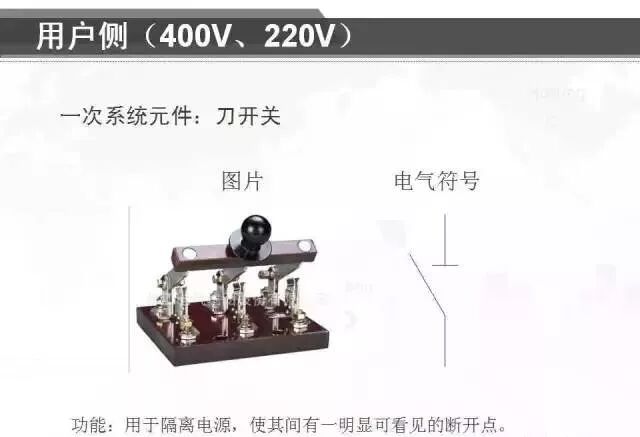

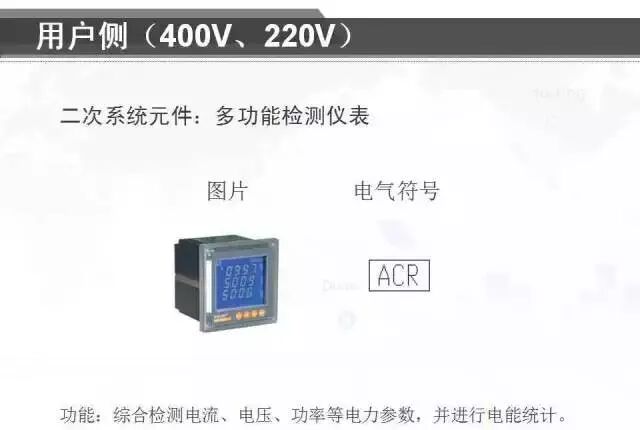

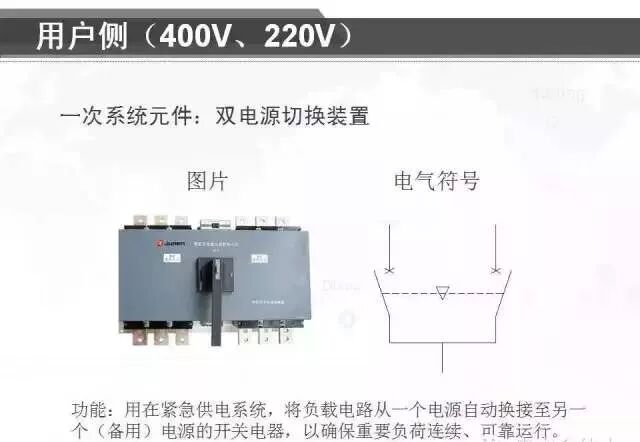

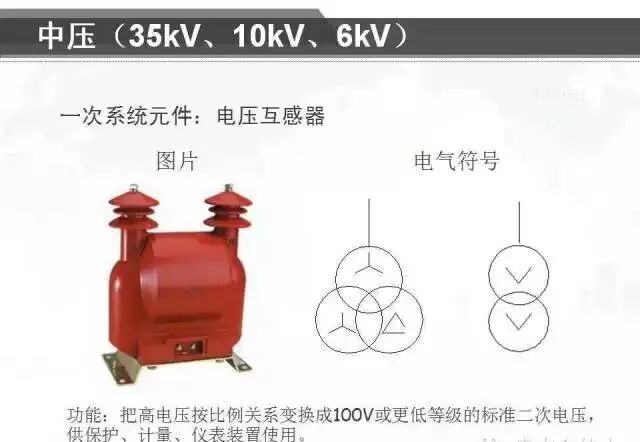

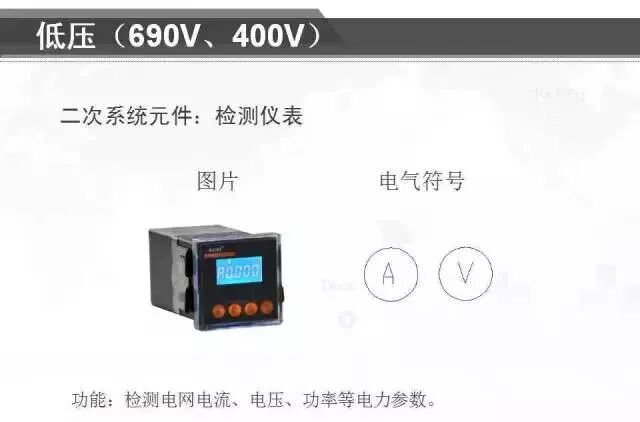

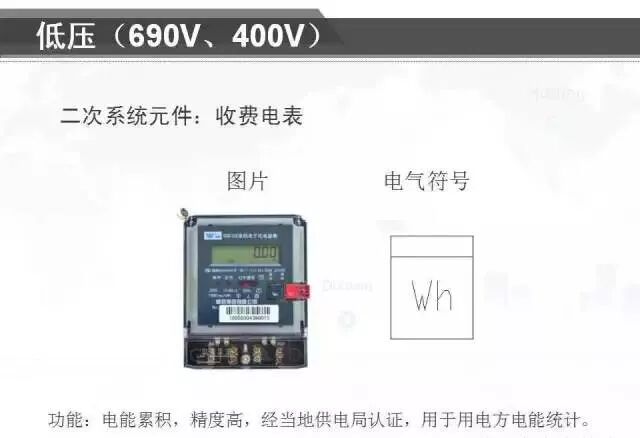

配电系统常用电气元件及符号大全









SR: 沿钢线槽敷设

BE: 沿屋架或跨屋架敷设

CLE:沿柱或跨柱敷设

WE: 沿墙面敷设

CE: 沿天棚面或顶棚面敷设

ACE:在能进入人的吊顶内敷设

BC: 暗敷设在梁内

CLC:暗敷设在柱内

WC: 暗敷设在墙内

CC: 暗敷设在顶棚内

ACC:暗敷设在不能进入的顶棚内

FC: 暗敷设在地面内

SCE:吊顶内敷设,要穿金属管


一、导线穿管表示

SC-焊接钢管

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管


二、导线敷设方式的表示

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架,梁

WE-沿墙明敷


三、灯具安装方式的表示

CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架

CL-柱上

沿钢线槽:SR

沿屋架或跨屋架:BE

沿柱或跨柱:CLE

穿焊接钢管敷设:SC

穿电线管敷设:MT

穿硬塑料管敷设:PC

穿阻燃半硬聚氯乙烯管敷设:FPC

电缆桥架敷设:CT

金属线槽敷设:MR

塑料线槽敷设:PR

用钢索敷设:M

穿聚氯乙烯塑料波纹电线管敷设:KPC

穿金属软管敷设:CP

直接埋设:DB

电缆沟敷设:TC

导线敷设部位的标注

沿或跨梁(屋架)敷设:AB

暗敷在梁内:BC

沿或跨柱敷设:AC

暗敷设在柱内:CLC

沿墙面敷设:WS

暗敷设在墙内:WC

沿天棚或顶板面敷设:CE

暗敷设在屋面或顶板内:CC

吊顶内敷设:SCE

地板或地面下敷设:FC

HSM8-63C/3P

DTQ30-32/2P 这两个应该是两种塑壳断路器的型号,

HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)

DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关
